不銹鋼蒸汽電磁閥用于各種常溫、高溫、高壓等場合,適用于蒸汽、熱水、空氣、油及氣體或液體為工作介質；可自動化控制或遠程控制水、氣、油等工作介質管路的通斷，不銹鋼蒸汽電磁閥廣泛應用于機械、服裝設備、干燥設備、制冷、暖通空調、電鍍涂裝、食品飲料、水廠、環保水處理及真空設備等行業，是自動化控制工程、項目改造及設備配套的常用產品。
不銹鋼蒸汽電磁閥采用一次開閥或二次開閥連，主閥和導閥使電磁力和壓差直接開啟主閥口；當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導閥口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟主閥介質流通；當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流；結構合理，動作可靠。
不銹鋼蒸汽電磁閥使用范圍：
不銹鋼蒸汽電磁閥適用于：鍋爐、暖通設備、食品加工、干燥設備、機械、電力、石化、能源、軍工、航天、船舶重工、核工業、化學、輕工、科研、清洗設備、管道介質自動化控制等領域。

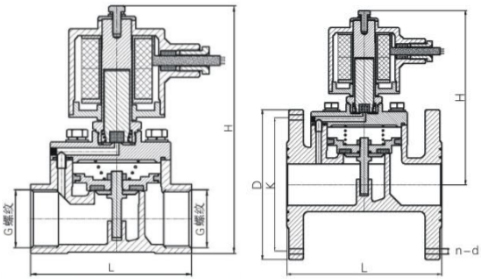

不銹鋼蒸汽電磁閥外形尺寸：
| 公稱通徑 | 內螺紋 | 法蘭（單位mm） | ||||||||
| G螺紋 | L | H | 重量KG | L | H | D | K | n-d | 重量KG | |
| DN15 | G1/2 | 70 | 150 | 2.3 | 100 | 150 | φ95 | φ65 | 4-φ14 | 3.5 |
| DN20 | G3/4 | 85 | 160 | 2.5 | 110 | 155 | φ105 | φ75 | 4-φ14 | 4 |
| DN25 | G1 | 95 | 165 | 2.8 | 125 | 165 | φ115 | φ85 | 4-φ14 | 5 |
| DN32 | G1-1/4 | 115 | 180 | 3.5 | 140 | 170 | φ135 | φ100 | 4-φ18 | 6.3 |
| DN40 | G1-1/2 | 130 | 190 | 4.3 | 150 | 180 | φ145 | φ110 | 4-φ18 | 7.5 |
| DN50 | G2 | 145 | 205 | 4.5 | 165 | 185 | φ160 | φ125 | 4-φ18 | 9 |
| DN65 | 200 | 250 | φ180 | φ145 | 4-φ18 | 16 | ||||
| DN80 | 240 | 270 | φ190 | φ160 | 8-φ18 | 21 | ||||
| DN100 | 280 | 305 | φ215 | φ180 | 8-φ18 | 31 | ||||
| DN125 | 355 | 305 | φ145 | φ210 | 8-φ18 | 41 | ||||
| DN150 | 480 | 360 | φ280 | φ240 | 8-φ23 | 56 | ||||
| DN200 | 600 | 450 | φ335 | φ295 | 12-φ23 | 91 | ||||
| DN250 | 650 | φ405 | φ355 | 12-φ26 | ||||||
| DN300 | 750 | φ460 | φ410 | 12-φ26 | ||||||
| DN350 | 850 | φ520 | φ470 | 16-φ26 | ||||||
| DN400 | 950 | φ580 | φ525 | 16-φ30 | ||||||
| 注：小口徑尺寸請向本公司工作人員索取 | ||||||||||
