閥體材質：鑄鐵、鑄鋼、不銹鋼
公稱通徑：DN1~10、15、20、25、32、40、50~600mm
公稱壓力 ：0-0.6Mpa;1.0Mpa、1.6Mpa
工作介質 ：水
介質溫度：-5℃～80℃
電源電壓：AC:220V 50Hz;功率DN≤50,25W;DN＞50,45W
絕緣等級 ：B級
環境溫度 ：-10℃～50℃
使用壽命 ≥20萬次
開、閉速度 DN：≤25＜0.2秒，DN：＞25≤50 0.4秒
線圈引出電纜 1米，需要加長的可以在訂貨時提出。

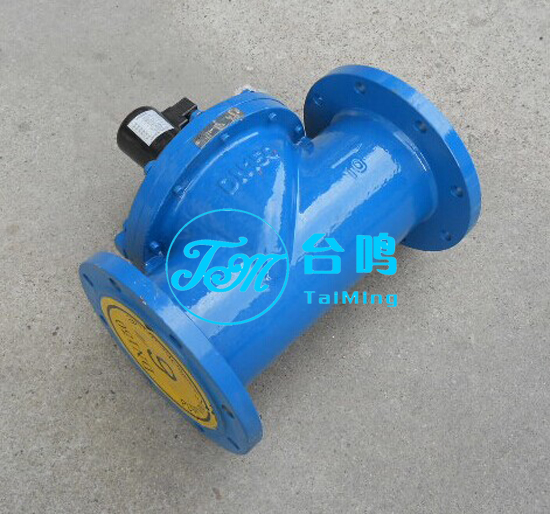

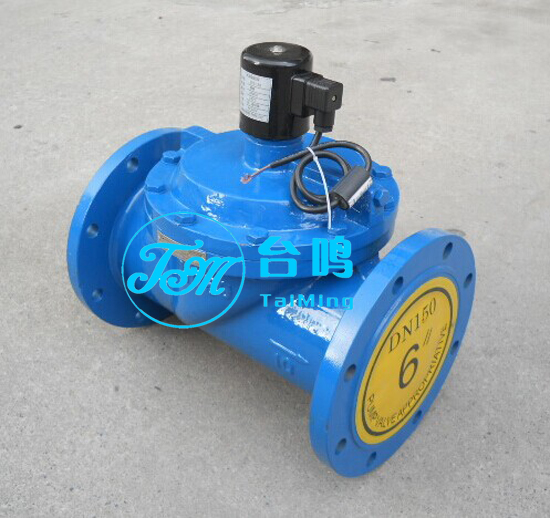

ZCS水用電磁閥是利用介質壓力差工作的直動式電磁閥，它采用膜片結構，具有啟閉迅速、性能穩定、使用方便、可靠性高、壽命長等特點；該閥抗污能力極強，可在江、河、湖、海及各種人工水域中長期使用。
ZCS水用電磁閥技術參數
|
公稱通徑 （mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
工作介質 |
液體、水、≤ΟE、及其他非腐蝕性流體 | |||||||||||||
|
功耗VA |
17 |
30 | ||||||||||||
|
閥體材質 |
鑄鐵/ 鑄鋼/不銹鋼 | |||||||||||||
|
流量系數 Kv值 |
2.8 |
5 |
8.5 |
12 |
18 |
28 |
45 |
70 |
110 |
180 |
250 |
600 |
870 |
1000 |
|
動作方式 |
常開，常閉 | |||||||||||||
|
型式 |
直動式 | |||||||||||||
|
介質溫度 |
-5～80℃ |
-50～60℃ | ||||||||||||
|
工作壓力 |
0～0.6Mpa 0.1～1.0Mpa |
0.15～1.6Mpa | ||||||||||||
|
額定電壓 |
AC220V·DC24V其余規格可作特殊訂貨 | |||||||||||||
|
公稱通徑 |
內螺紋連接 |
法蘭連接 | |||||||||
|
內螺紋 |
外形尺寸 |
外形尺寸 |
法蘭尺寸 | ||||||||
|
G |
H |
L |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f | |
|
15 |
1/2″ |
105 |
90 |
||||||||
|
20 |
3/4″ |
114 |
100 |
||||||||
|
25 |
1″ |
138 |
120 |
130 |
160 |
115 |
85 |
65 |
4φ14 |
16 |
3 |
|
32 |
1-1/4″ |
151 |
137 |
137 |
180 |
140 |
100 |
76 |
4φ18 |
18 | |
|
40 |
1-1/2″ |
155 |
145 |
152 |
200 |
150 |
110 |
84 |
3 | ||
|
50 |
2″ |
187 |
188 |
152 |
210 |
165 |
125 |
99 |
20 |
3 | |
|
65 |
222 |
243 |
185 |
145 |
118 |
3 | |||||
|
80 |
239 |
256 |
200 |
160 |
132 |
3 | |||||
|
100 |
255 |
350 |
220 |
180 |
156 |
22 |
3 | ||||
|
125 |
416 |
360 |
250 |
210 |
184 |
3 | |||||
|
150 |
440 |
400 |
285 |
240 |
211 |
8φ22 |
24 |
3 | |||
|
200 |
443 |
530 |
340 |
295 |
266 |
3 | |||||
|
250 |
493 |
550 |
395 |
350 |
319 |
12φ22 |
26 |
3 | |||
|
300 |
549 |
580 |
445 |
400 |
370 |
4 | |||||
